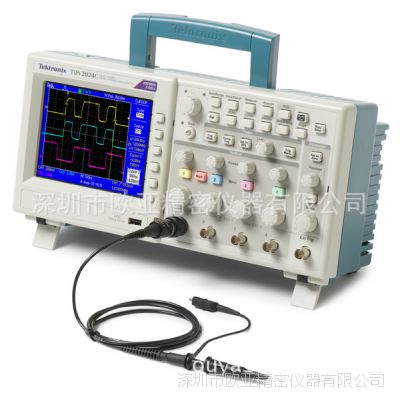

| 类型：数字存储示波器 | 品牌：tektronix/泰克 | 型号：泰克TDS2012C |
| 系列：2000系列 | 通道数：2 | 带宽：100（MHz） MHz |
| 采样率：2.0（GS/s） GS/s | 记录长度：2.5（k） k | 波形捕获率：参考参数（wfms/s） wfms/s |
| 外形尺寸：参考参数（mm） mm | 重量：参考参数（kg） kg | 加工定制：否 |
特点 | 优点 |
| 数字实时采样 | 泰克专有采样技术，在所有时间所有通道上提供至少10X过采样率，准确捕获信号。 |
| 内置分析工具 | 16种自动测量、FFT分析、波形数学运算和光标，简化设备分析。 |
| 波形极限测试 | 测试通过/失败摘要表，清楚地显示多少个波形位于***模板极限范围内，消除错误。 |
| 帮助菜单 | 内置上下文相关帮助系统，在需要的时间和地方获得所需帮助。 |
| 专用前面板控制功能 | 简便易用的前面板控制功能，减少学习时间，用更多的时间完成自己的工作。 |
| 前面板USB主机端口 | 迅速存储和传送波形和设置。 |
| USB PC连接 | 后面板USB设备端口，简便地连接个人电脑；使用NI LabVIEW SignalExpress™软件控制示波器，记录数据，简化数据传送，存档测试结果。 |
| 明亮的彩色显示器 | 明亮的有源彩色显示器，在远处、在某个角度或在光线暗的情况下清楚地查看波形和测量结果。 |
| 终身保修 | 标配终身保修，降低拥有成本。 |
每台泰克TDS2012C数字存储示波器都每条通道标配TPP0101(100 MHz, 10X)无源探头 或 TPP0201(200 MHz, 10X)无源探头.
| 更换用的泰克TDS2012C数字存储示波器探头 | |||
| TPP0101 | 100 MHz, 10X 无源探头 | ||
| TPP0201 | 200 MHz, 10X 无源探头 | ||
泰克TDS2012C数字存储示波器技术参数：
示波器型号 | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
显示器 | TFT | TFT | TFT | TFT |
带宽 | 100MHz | 100MHz | 200MHz | 200MHz |
通道数量 | 2 | 4 | 2 | 4 |
外部触发输入 | 所有型号均包括 | |||
每条通道 采样率 | 2.0GS/s | 2.0GS/s | 2.0GS/s | 2.0GS/s |
记录长度 | 所有型号所有时基上2.5k点 | |||
垂直分辨率 | 8位 | |||
垂直灵敏度 | 准后微调时，所有型号2 mV - 5 V/div | |||
DC垂直精度 | 所有型号上±3% | |||
垂直缩放 | 垂直扩展或压缩实时波形或停止的波形 | |||
输入 | 300VRMS CAT II; 在超过100 kHz时额定值以20 dB/10 Hz下降, 在3 MHz时为13Vpk-pk AC | |||
位置范围 | mV - 200 mV/div +2 V; >200 mV-5 V/div +50 V | |||
带宽限制 | 所有型号为20 MHz | |||
输入耦合 | 所有型号上AC, DC, GND | |||
输入阻抗 | 1 MΩ并联, 20pF | |||
时基范围 | 2.5ns-50s/div | 2.5ns-50s/div | 2.5ns-50s/div | 2.5ns-50s/div |
时基精度 | 50 ppm | |||
水平缩放 | 水平扩展或折叠活动的波形或停止的波形 | |||
USB端口 | 前面板上的USB主机端口支持USB闪存驱动器 仪器背面的USB设备端口支持连接PC及兼容PictBridge的所有打印机 | |||
GPIB | 可选 | |||
参考波形显示 | (2)个2.5 K点参考波形 | |||
